Protože jsem navrhnul rozšiřující desku k LaunchPad, myslel jsem i na to,

aby bylo možno připojit externí napájení. Podle představ to měl být step-up měnič s integrovaným obvodem MC34063.

Při oživení došlo k pár chybám. Nejprve jsem zapomněl koupit smd kondenzátor 270p, nahradil jsem ho tedy klisickým vývodovým kondenzátorem.

Ovšem větší problém nastal při finálním oživení. Klidový proud pomalu vzrůstal od 10mA až po 300mA, kde jsem měření ukončil. Bylo mi doporučeno vyměnit

akumulační cívku. Toto tvrzení jsem zatím neověřil, neboť nemám výrobek u sebe.

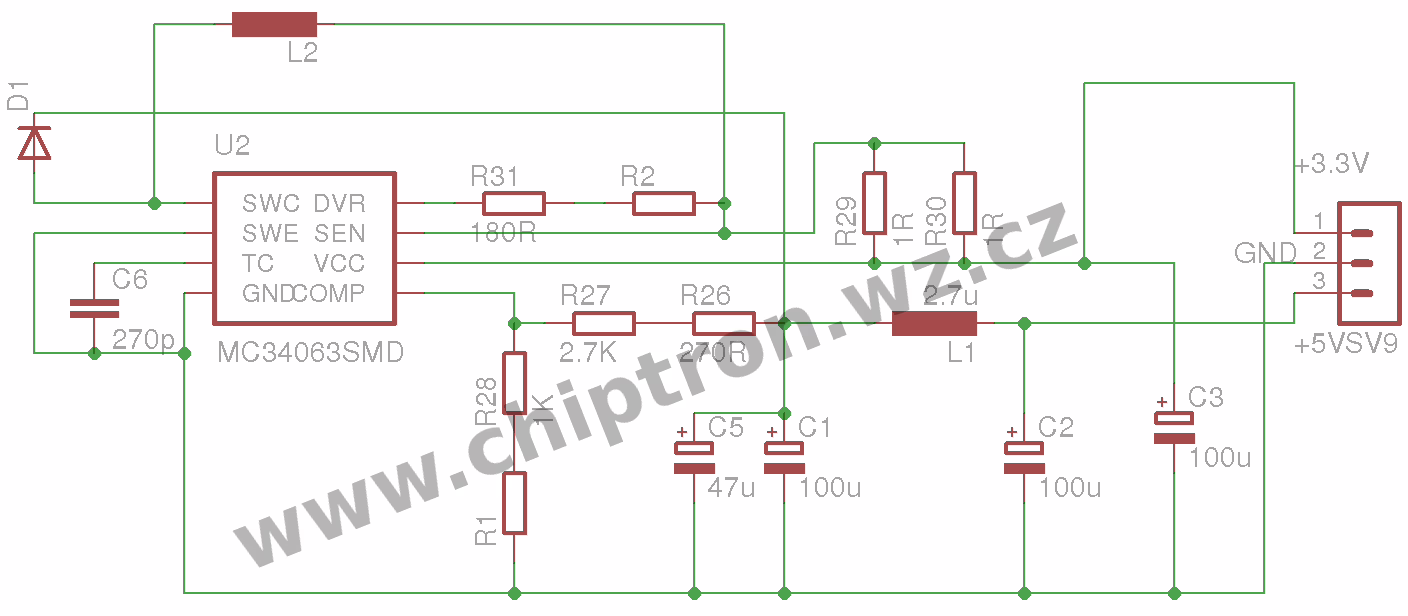

Schéma (rozlišení 300DPi):

DPS (rozlišení 600DPi):

DPS pro fotocestu (rozlišení 600DPi):

DPS pro nažehlovací metodu (rozlišení 600DPi):

A na závěr pár fotografií:

Aktualizováno: Tabulky, výpočty, grafy, účinnost

Takže jsem změřil vstupní a výstupní proud a vstupní a výstupní napětí. Z toho jsem dopočítal účinnost, která mě nepotěšila. Od spolubydlícího, který

také vyráběl step-up měnič s MC34063 dosáhl účinnosti téměř 80%. Z tabulek jsde vidět, že jsem dosáhl účinnost maximálně 55.94%. A to pouze při 220 ohm

zátěže. Při zprůměrování vyšla účinnost na 50,21%. To mohl být ovlivněno několika faktory. Ať už chybou měření, nebo špatnou volbou cívek, tak

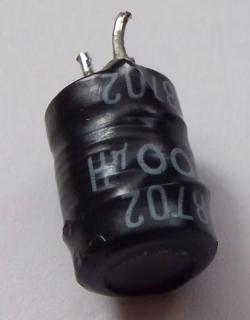

samozřejmě navrhem. U MC34063 by vazba cívka + dioda měla být co nejkratší, což se u mého návrhu nepovedlo. Z tabulek jde vidět, že vyhrála 5. cívka.

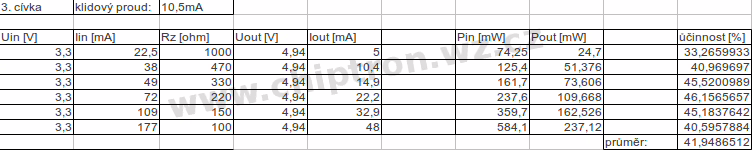

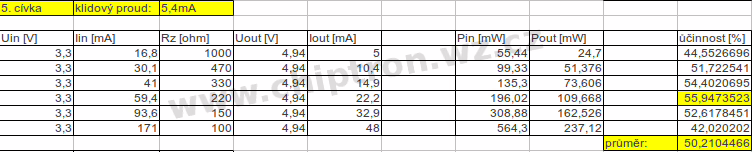

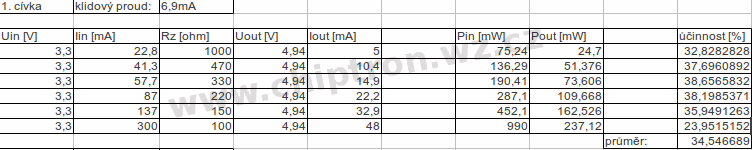

Tabulky:

Grafy:
