Detektor unikající vody s Wi-Fi modulem a ušetřenými skoro 20 eury

Projekt detektoru unikající vody (Flood Detector) například z myčky nebo pračky od BigClown mě velmi zaujal. Implementace jejich řešení se mi moc nezamlouvala a to především z toho důvodu, že zatím nemám žádné další zařízení, které bych na jejich gateway pověsil.

Využil jsem tak mého Wi-Fi modulu v1.1 a upravil projekt po svém. A ušetřil skoro 20 euro 🙂

Ano, cca 20 euro, pokud přežijete trochu toho pájení – zapájení dvou drátů ze samotného detektoru a jednoho rezistoru.

Co jsem tedy udělal…

Na e-shopu BigClown můžete zakoupit celý kit detektoru vody skládající se z Core modulu s rádiem (29 euro), Sensor modulu do kterého se přiipojí čidlo vody (9 euro), Mini baterry modul (11 euro), samotné čidlo úniku vody (12 euro) a krabičku (6 euro) za 65 euro.

Pokud ho chcete připojit někam na internet, potřebujete ještě připočítat dongle, který je takovým mostem mezi rádiem Core modulu vysílajícím na 868 MHz a počítačem/Raspberry Pi (24 euro) a Raspberry Pi. Ale Raspberry Pi všichni bastlíři určitě už mají, takže ho nemusí kupovat 🙂

Využitím Wi-Fi modulu jsem mohl z celého seznamu modulů jsem mohl proškrtat (a ušetřit)
Core module s Radio 29 euro – https://shop.bigclown.com/core-module/ stačí Core modul bez Rádia https://shop.bigclown.com/core-module-nr/ (19 euro).
Sensor modul 9 euro – https://shop.bigclown.com/sensor-module/ – ty dva drátky z čidla a jeden rezistor připájím přímo na Wi-Fi modul.

Mini Batery modul 11 euro – https://shop.bigclown.com/mini-battery-module/

Flood Detector 12 euro – https://shop.bigclown.com/flood-detector-ld-81/

Krabička 501 6 euro – https://shop.bigclown.com/3d-printed-enclosure-501/
Dongle 24 euro – https://shop.bigclown.com/radio-dongle/

A teď k samotnému zapojení.
Kód je dostupný na github, kde najdete i popis zapojení v README.

Ve stručnosti:

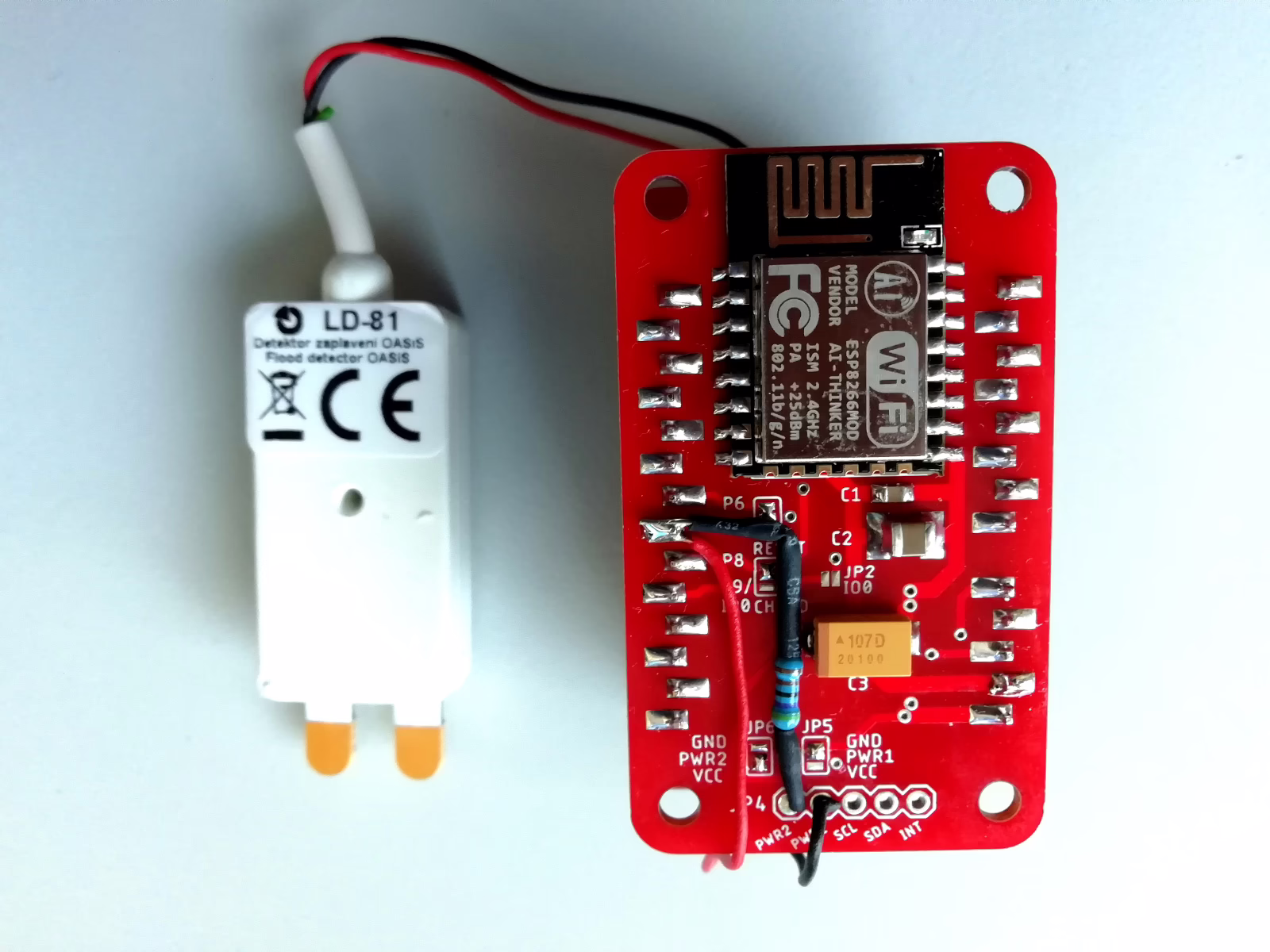

Z detektoru LD-81 necháte pouze červený a černý vodič, zbylé ustřihnete. Černý (GND) připájíte na GND, červený na GPIO – já vybral P7. Z VCC připájíte rezistor 4k7 na GPIO – mnou vybraný P7.

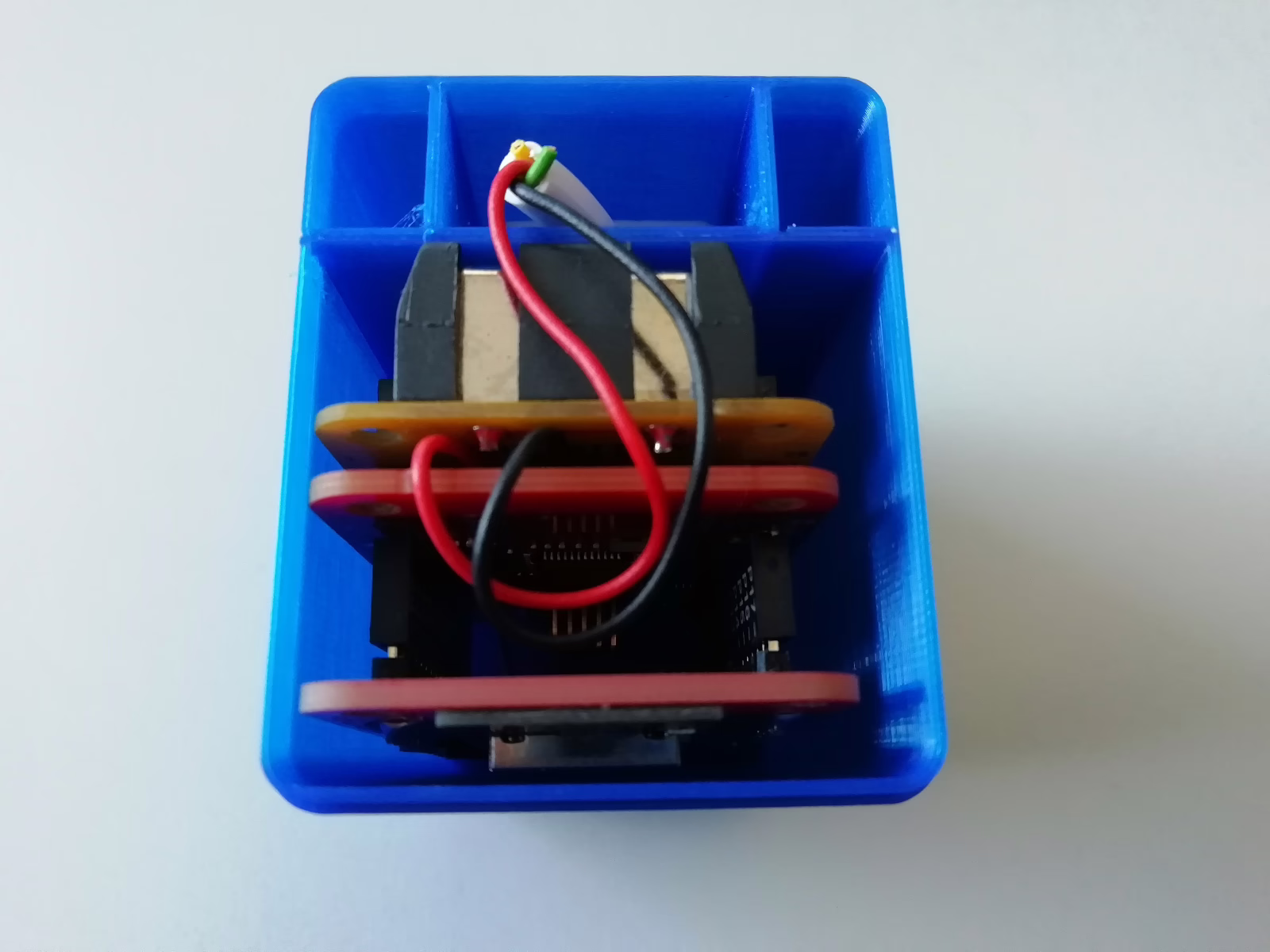

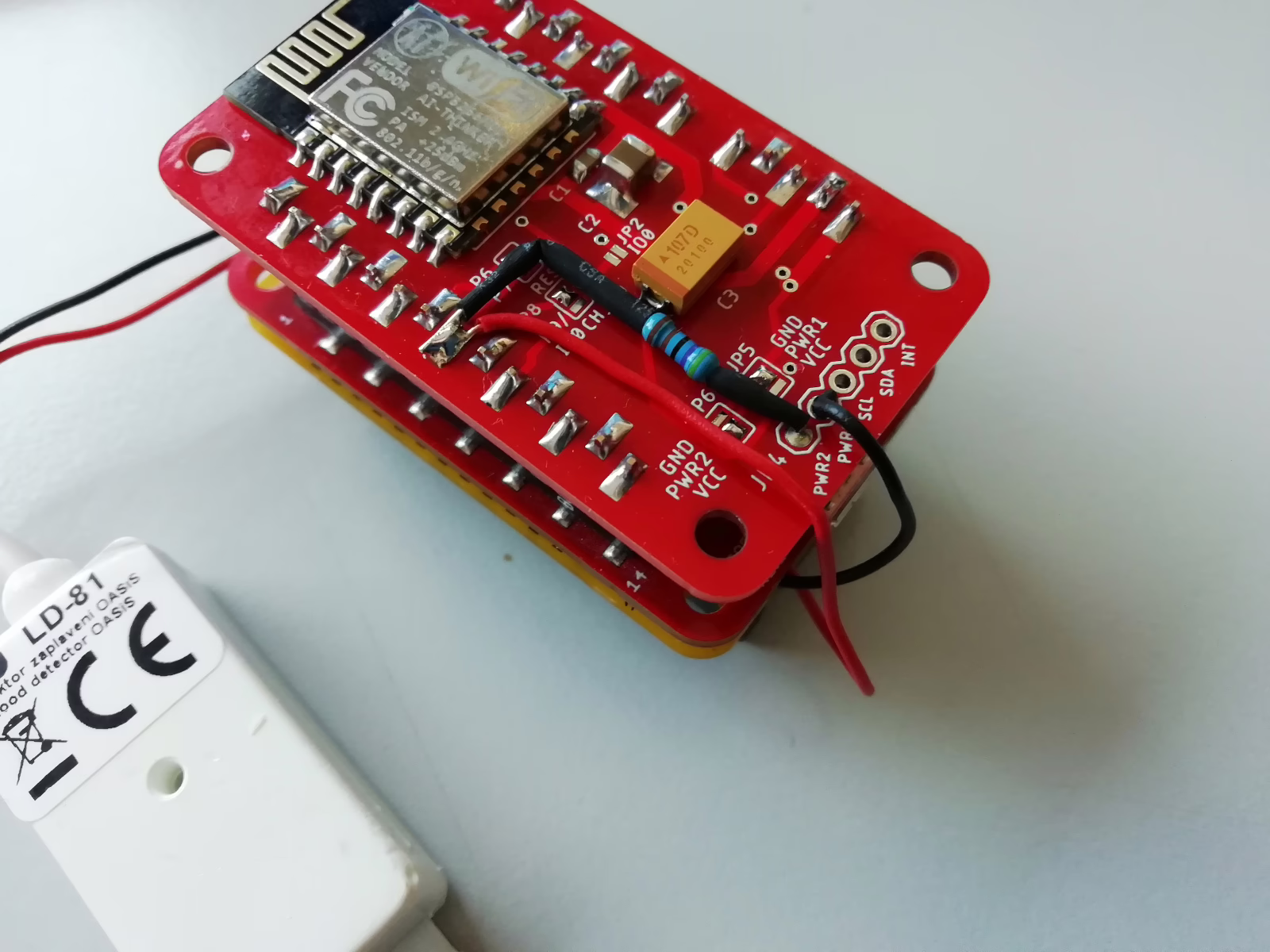

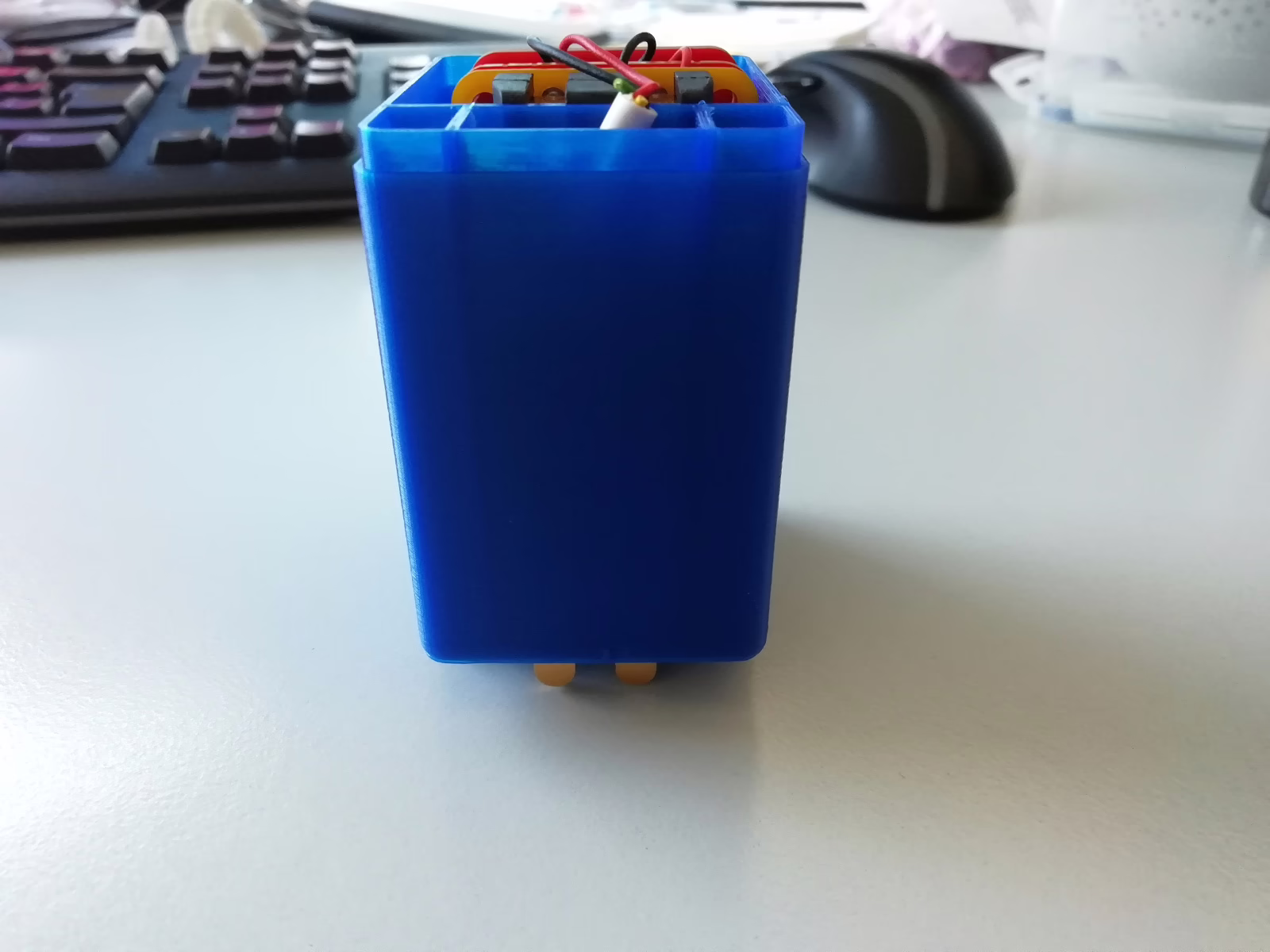

A spojíte všechny moduly do sebe – Mini battery modul, na něj Core modul a na něj Wi-Fi modul. A nakonec nahrajete kód z github.

Když využijete jako GPIO k detektoru vody P7, musíte na RESET ESP8266 připojit GPIO P6 Core modulu.

Každou hodinu se Core modul probudí, zkontroluje stav a pokud je kolem něj sucho, pošle na TMEP.cz hodnotu 0 – značící „není voda a žiju“.

Pokud je detektor kdykoliv zaplaven, okamžitě je vyvoláno přerušení – Core modul je probuzen ze spánku – a odešle na TMEP.cz hodnotu 1 „mám tu vodu“. Na TMEP můžete nastavit upozornění na jednotlivé události, například změna hodnoty (z 0 „nemám vodu“ na 1 „mám tu potopu“). TMEP vám pak pošle e-mail.

Samozřejmě únik vody způsobí velké množství materiálních škod a tak je nutno okamžitě jednat. Existují služby (když pomineme e-mail), kam pošlete skrze GET request nějaký požadavek a v nainstalované aplikaci se vám objeví notifikace. Ale to není předmětem tohoto článku, třeba příště 😉

Github projektu: https://github.com/petus/BigClown-Wi-Fi-module-v1.1/tree/master/FW%20examples/Flood%20Detector

Github Wi-Fi modulu: https://github.com/petus/BigClown-Wi-Fi-module-v1.1

A funguje to?
