GNSS modul od STMicroelectronics – GPS, Galileo, GLONASS i BeiDou

STMicroelectronics nabízí svůj první GNSS modul (Global Navigation Satellite System) s názvem Teseo-LIV3F.

Nabízí se zde velmi zajímavý modul pro vaše projekty s podporou pozičních satelitních sytémů jako jsou GPS, Galileo, GLONASS, QZSS a také BeiDou.

Modul o velikost 9,7 x 10,1 mm s komunikačním rozhraním přes UART a I2C (100/400KHz) nabízí mnohem víc než jen klasické funkce „GPS příjímače“.

Pro vyšší kvalitu příjmu disponuje Teseo-LIV3F teplotně-kompenzovaným 26 MHz oscilátorem.

Kromě této důležité vlastnosti obsahuje také hodiny reálného času (RTC), který může uživatel libovolně využít i ve své aplikaci.

I2C adresa je nastavitelná skrze tzv. „firmware konfigurátor“ (PC Tool Teseo-Suite Light). Kromě toho může být FW v modulu kdykoliv aktualizovaný.

Spotřebu GNSS modul můžete ovlivnit pomocí dvou standby režimů – Software a Hardware.

Spotřeba při využití hardware standby je neuvěřitelných 6 uA, při využití software je to 12 uA.

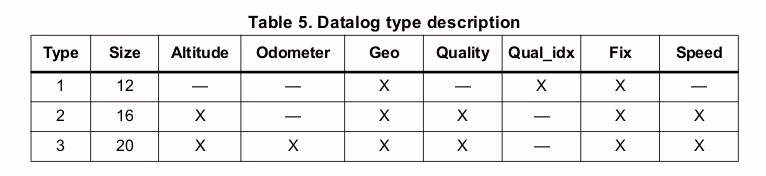

Další velmi praktickou vychytávkou je „data logging„.

Uložení dat může být až 12 hodin s frekvencí 1Hz a využití standardního či kruhového bufferu.

V neposlední řadě je dobré zmínit i odometr, či česky měřič uražené vzdálenosti.

Specifikace

Napájecí napětí: 2,1 až 4,3 V

Spotřeba v normálním módu: 72 mW (GPS, VCC = 2,1V) nebo 90 mW (GPS a Glonass, VCC = 2,1V)

Maximální rychlost: 515 m/s

Maximální nadmořská výška: 18 000 m

Hot start: max 2,5 s

Cold start: max 36 s

Warm start: max 29 s

Cena modulu je necelých 15 USD na digikey.com.

Datasheet: https://www.st.com/resource/en/datasheet/teseo-liv3f.pdf

Další info: https://www.st.com/content/st_com/en/products/positioning/gnss-modules/teseo-liv3f.html
