Tak tu máme další bastl. Tentokráte rozšíření LaunchPadu o diody navíc, tlačítka, trimry na vyzkoušení AD převodníků a teplotní čidlo AD7415 se sběrnicí

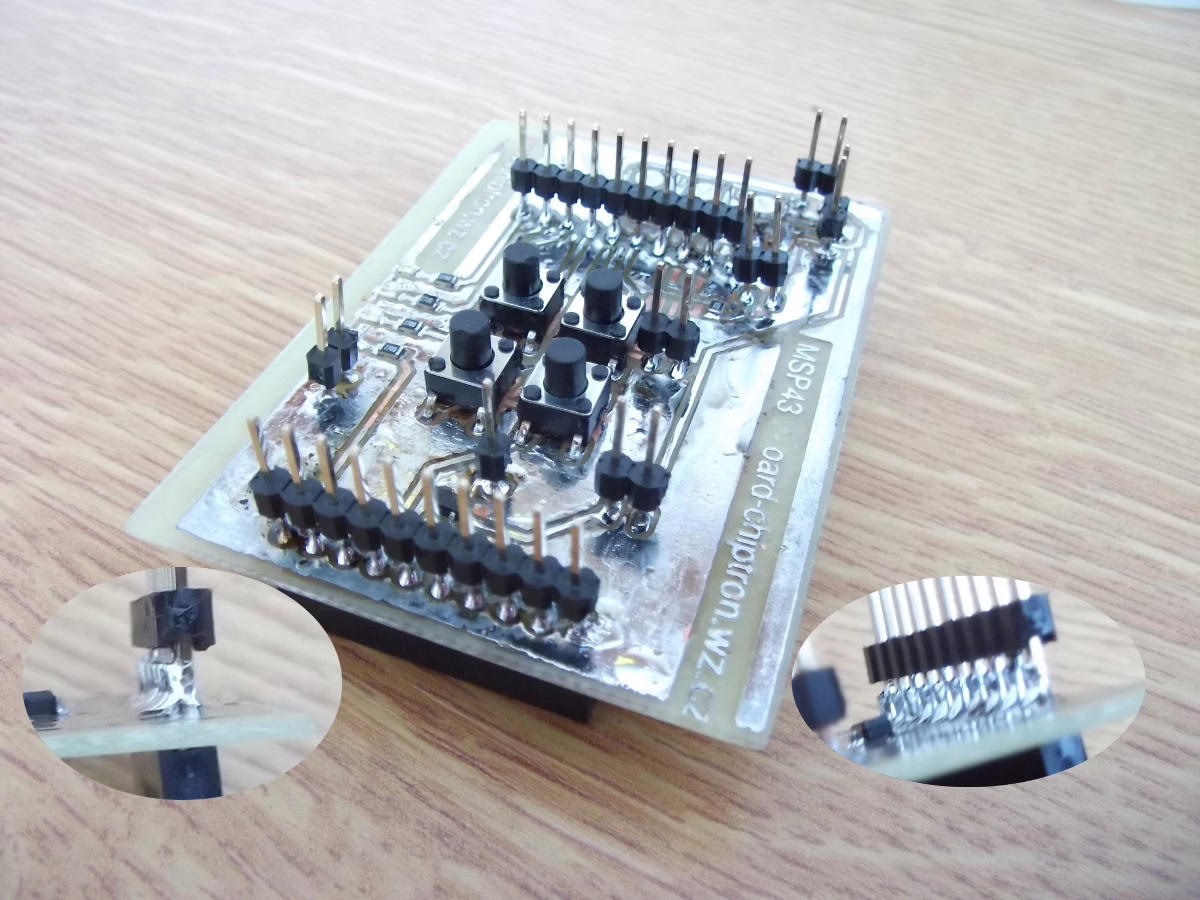

I2C (IIC). Tento kit lze přímo napojit na LaunchPad. Jak na fotografiích uvidíte, piny se můžou normálně použít. Jsou těsně spájeny s protikusem od pinové
lišty (viz fotografie). Výhodou tohoto kitu je možnost nasazení dalšího kitu se stejnou roztečí. Kit zobrazený na fotografiích je prototyp a zobrazené
schéma a DPS je již finální. DPS byla ještě neumýtá od pájecího roztoku. Neboť jsem nenašel v eagle knihovnu na SMD tlačítka, dal jsem tam normální
a tlačítka jsem trošku přiohnul.

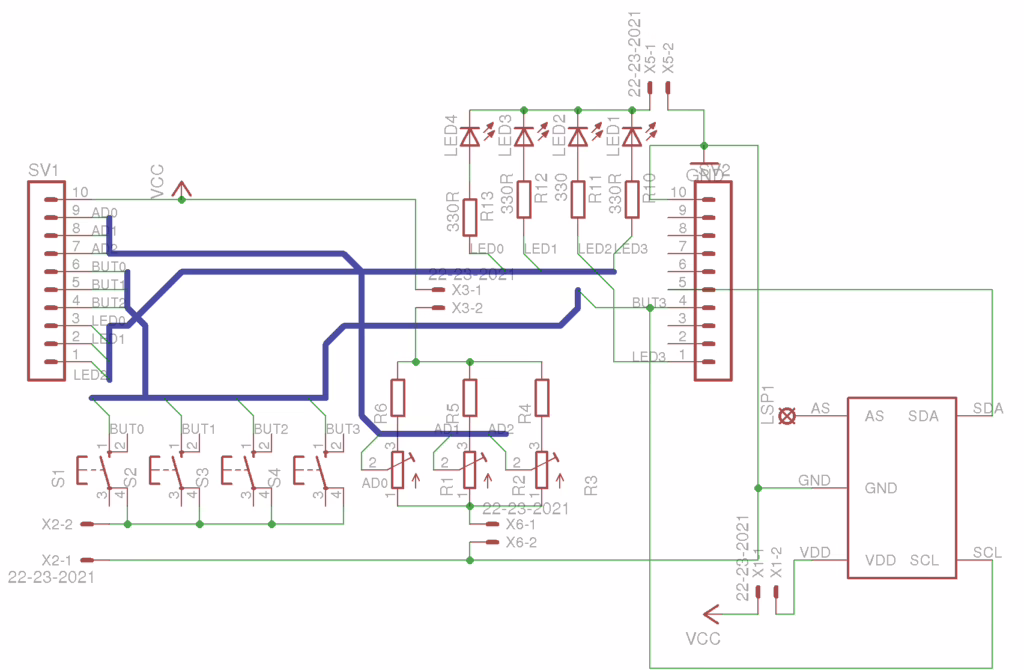

Schéma:
DPS:

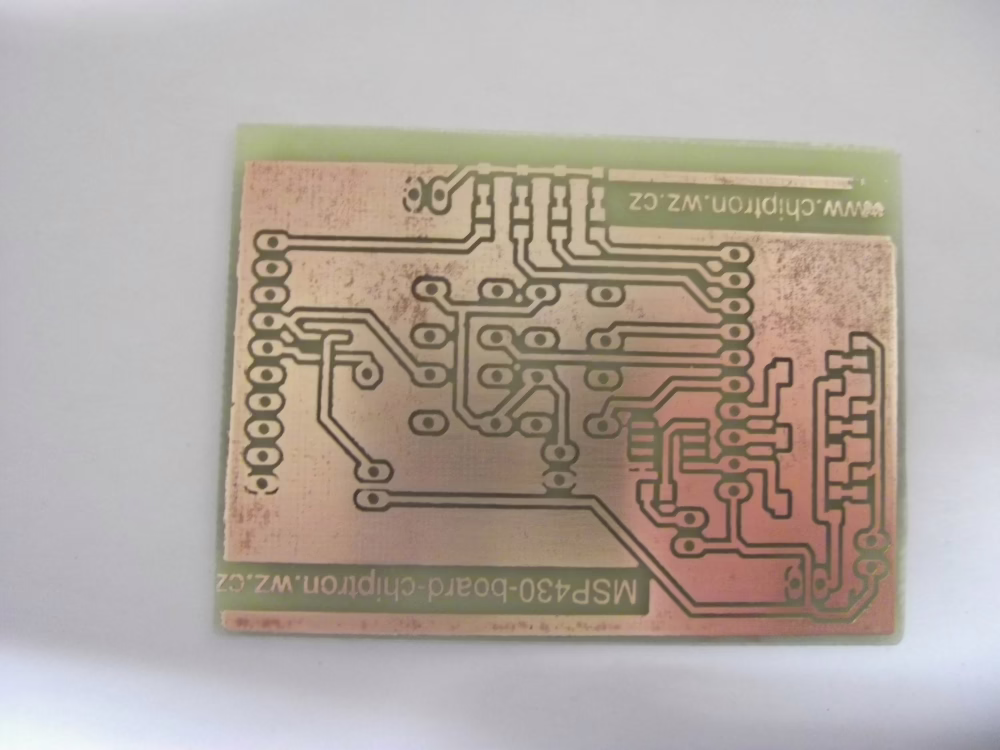

DPS pro fotocestu (600DPi):

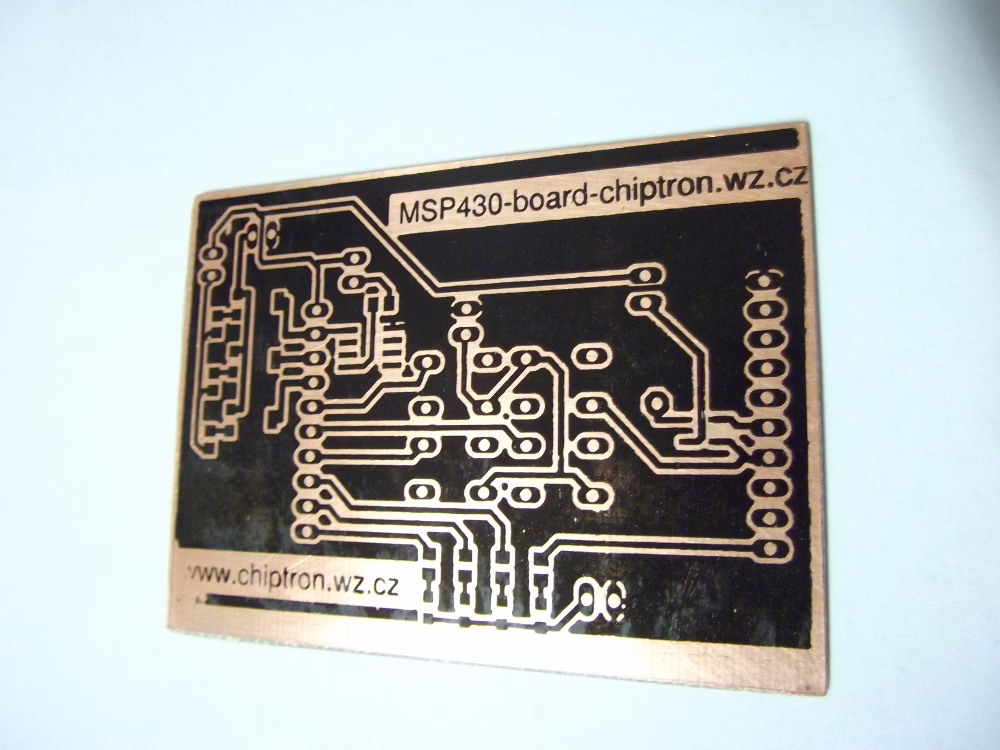

DPS pro nažehlovací metodu (600DPi):

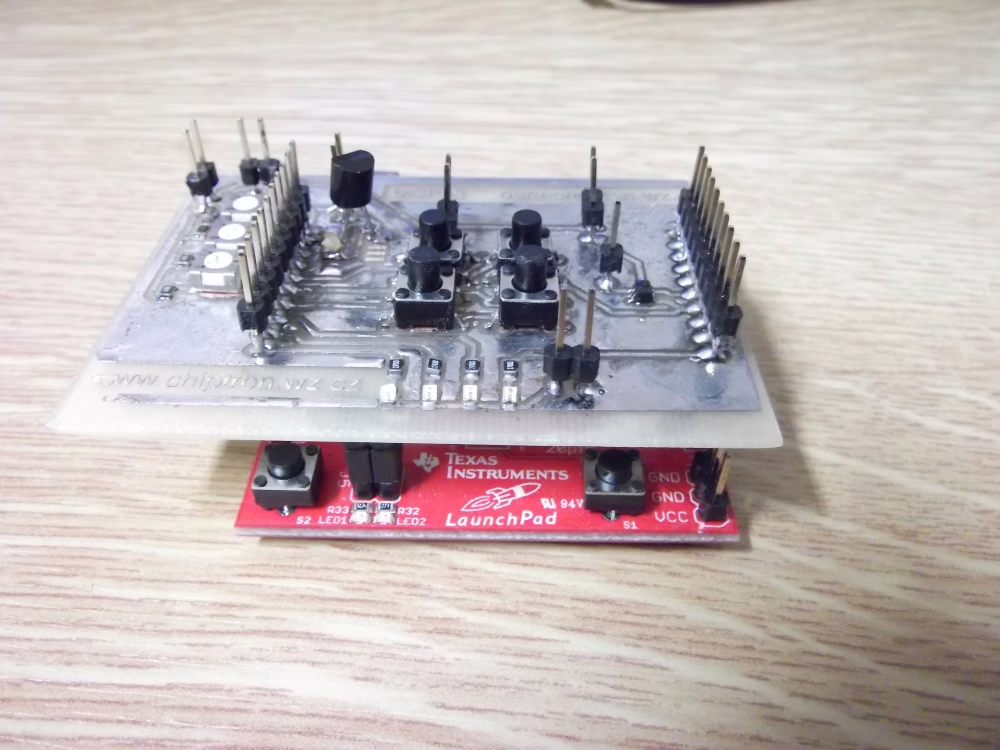

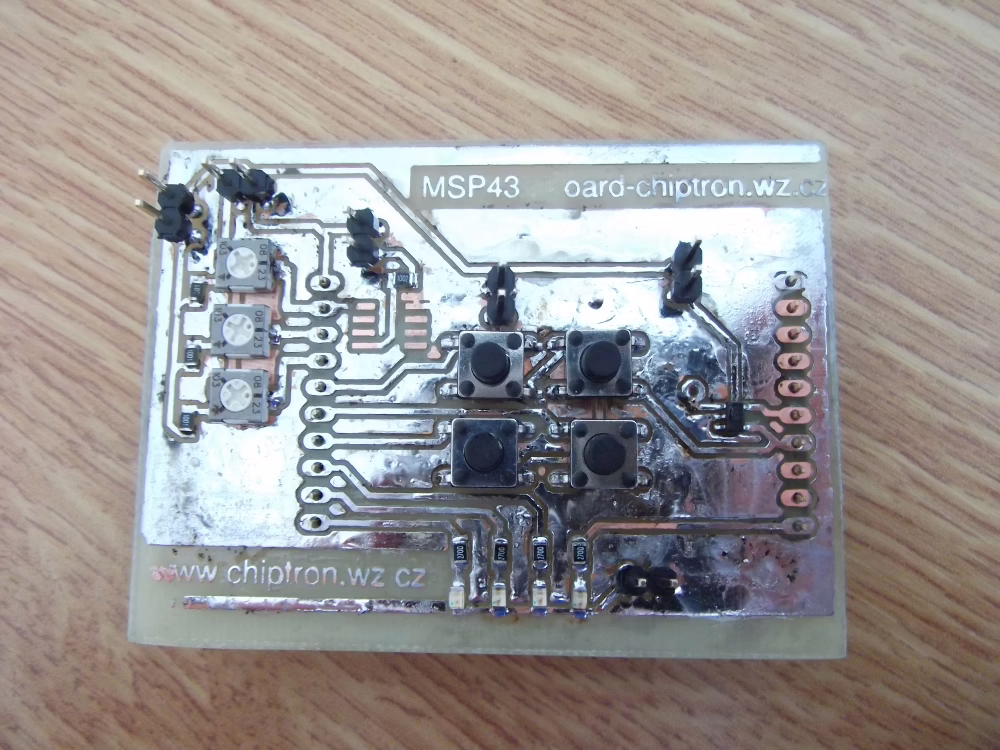

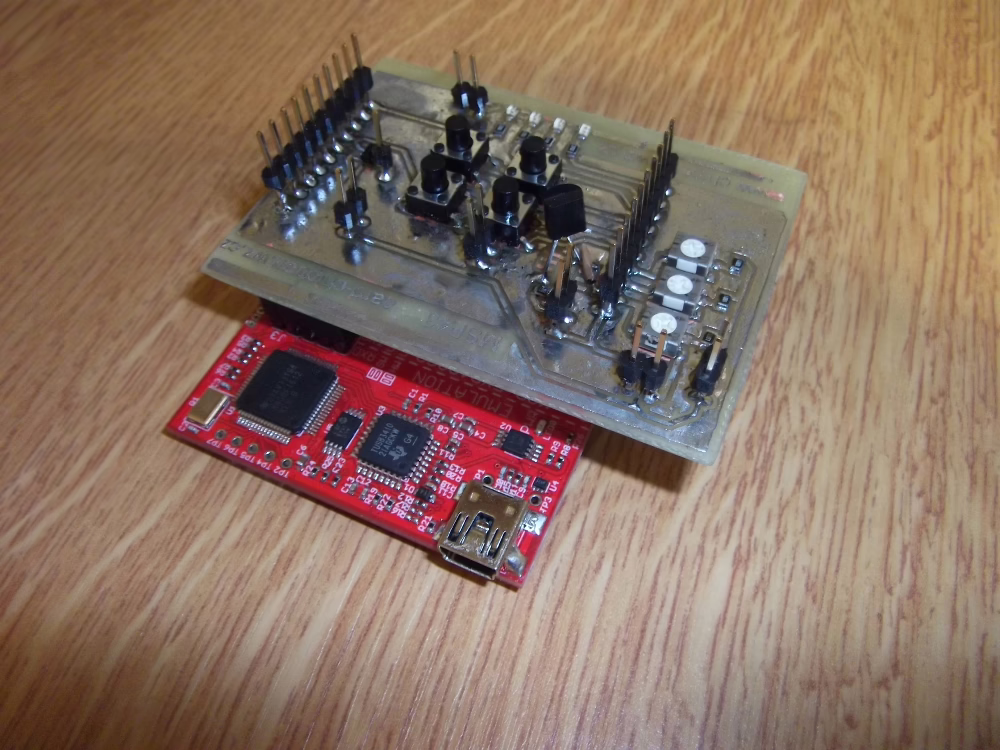

Fotografie prototypu:
