Nedávno jsem viděl obrázek, kde bastlíř dal na kočárek RGB LEDky jako osvětlení.
Nápad to nebyl vůbec špatný! Jen jsem místo RGB LEDek dal vysocesvítivé LEDky s obvodem pro konstatní proud LEDkou.

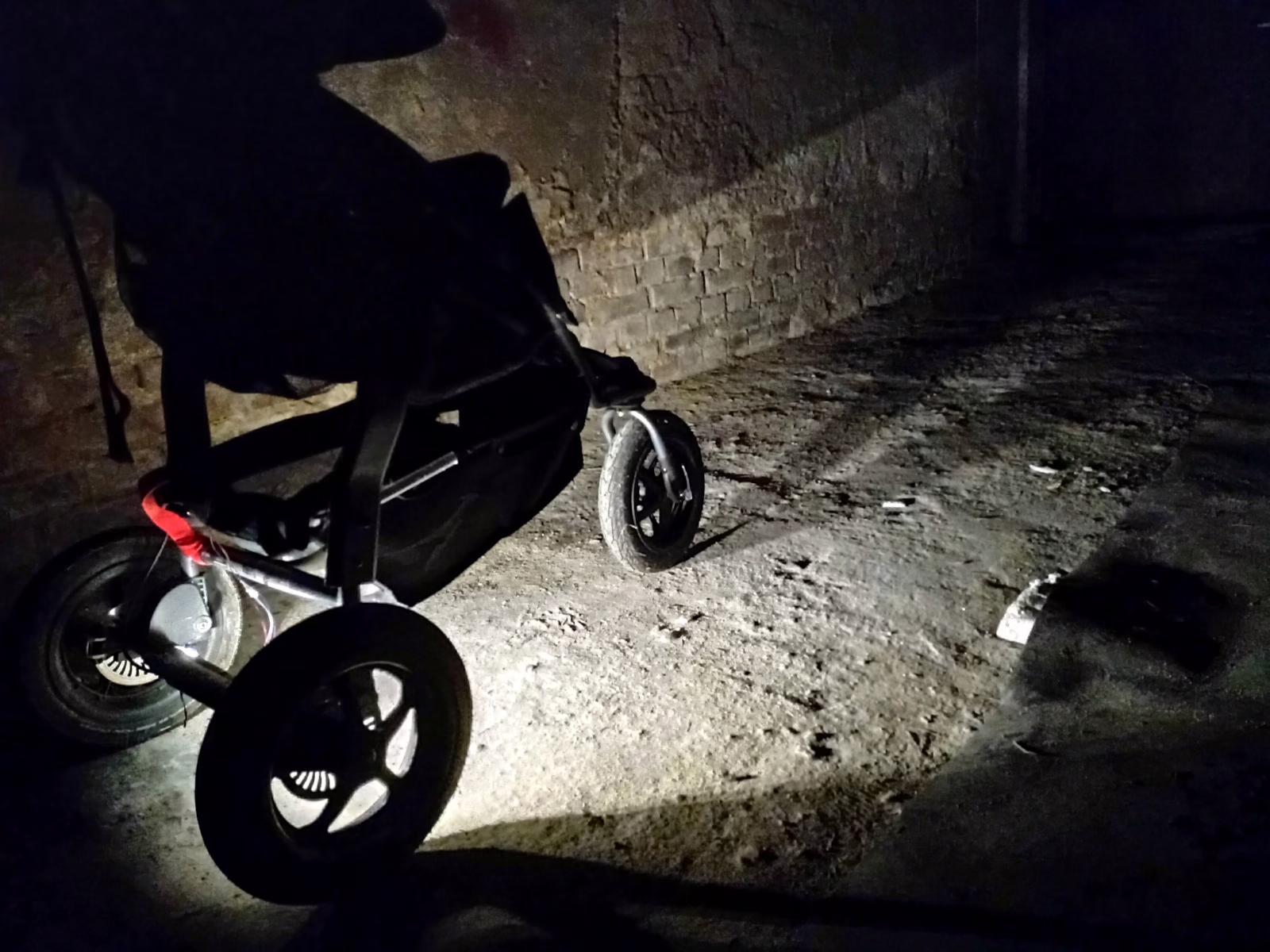

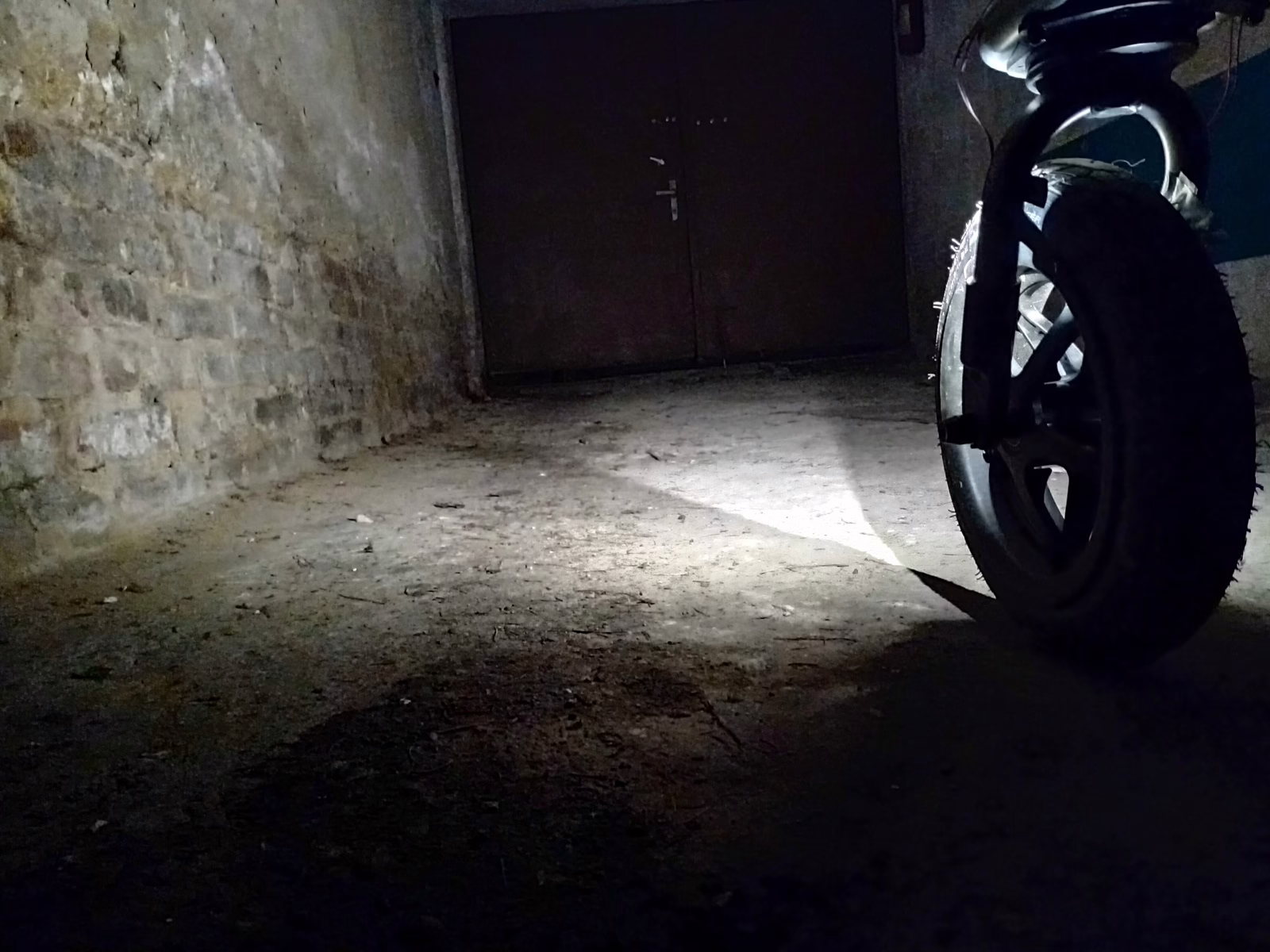

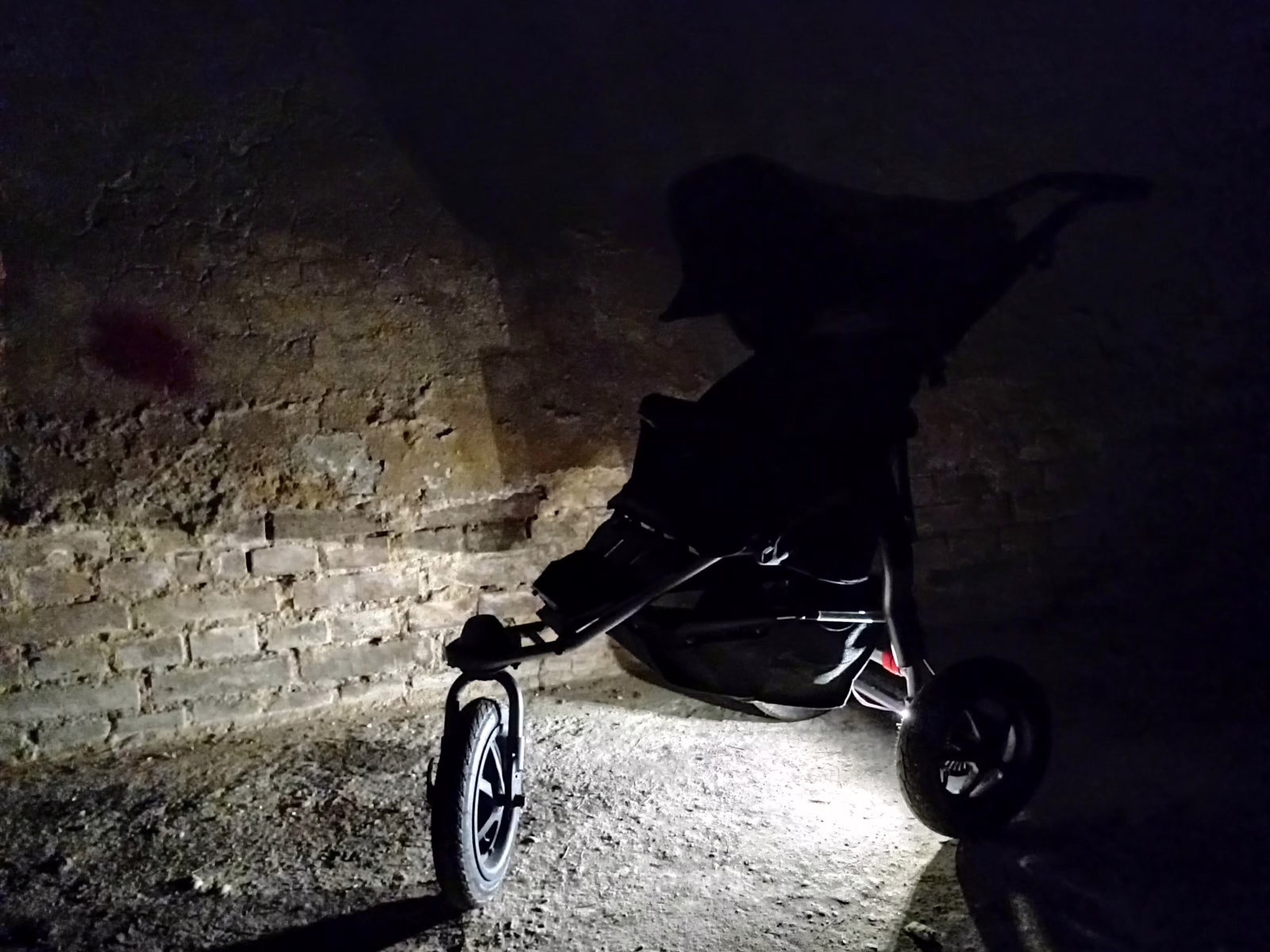

V zimě brzo zapadá slunce a v lese už není často kolem 4 odpoledne vidět. Inspiroval mě obrázek osvětleného kočárku z RGB LEDek. Pojal jsem tento projekt trochu méně punkově a zvolil klasické SMD LED s vyšší svítivostí.
Osvětlení je založeno na modulech 10/20mA Linear CC LED Driver s obvodem BCR420U s maximálním napájecím napětím 40V (alternativně můžete použít BCR421U – maximální napájecí napětí 5V).
Místo klasickým 5mm LED jsem osadil SMD LED RF-30HC13DS-EC-Y. Parametry teplé bílé LEDky jsou 6÷10lm; 2825-3050K; 120°; 20mA.
Obvod BCR420(1)U funguje jako zdroj konstatního proudu.
Díky tomuto obvodu nemusím řešit typ napájení – Pb akumulátor, AA baterie, Li-Ion. Můžu připojit cokoliv.
Pomocí pájecího mostu na modulu jednoduše změníte proud z 10mA na 20mA.

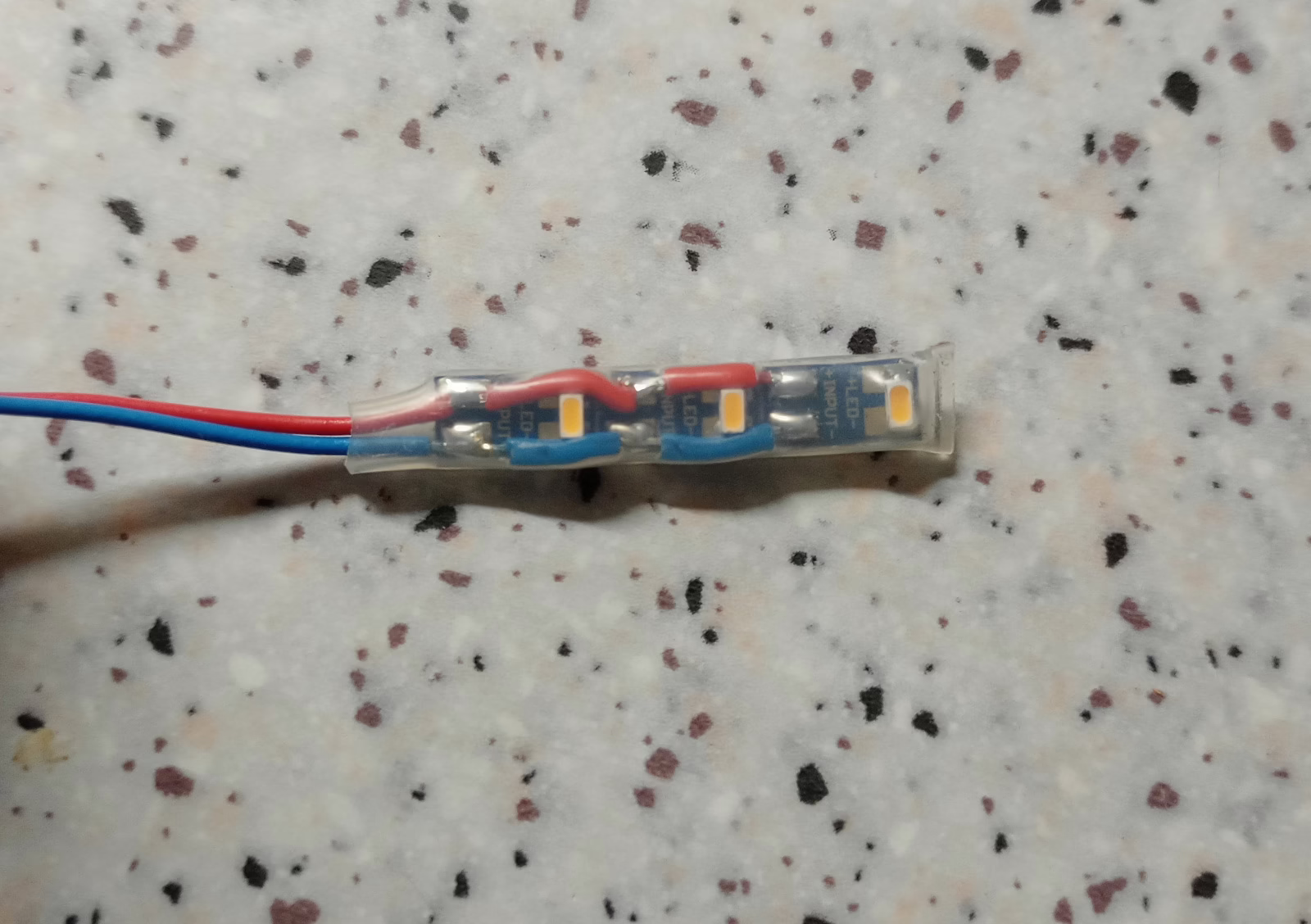

Moduly jsem zapájel paralelně po třech a zatavil do čiré smršťovací bužírky.
