Pájecí hroty T12 patří mezi velmi populární díky své nízke ceně a dostupnosti. K nim můžete dokoupit i řídící desku. Nebo si jí i posavit. Stefan Wagner jednu takovou postavil a já mám pár plošňáků navíc.

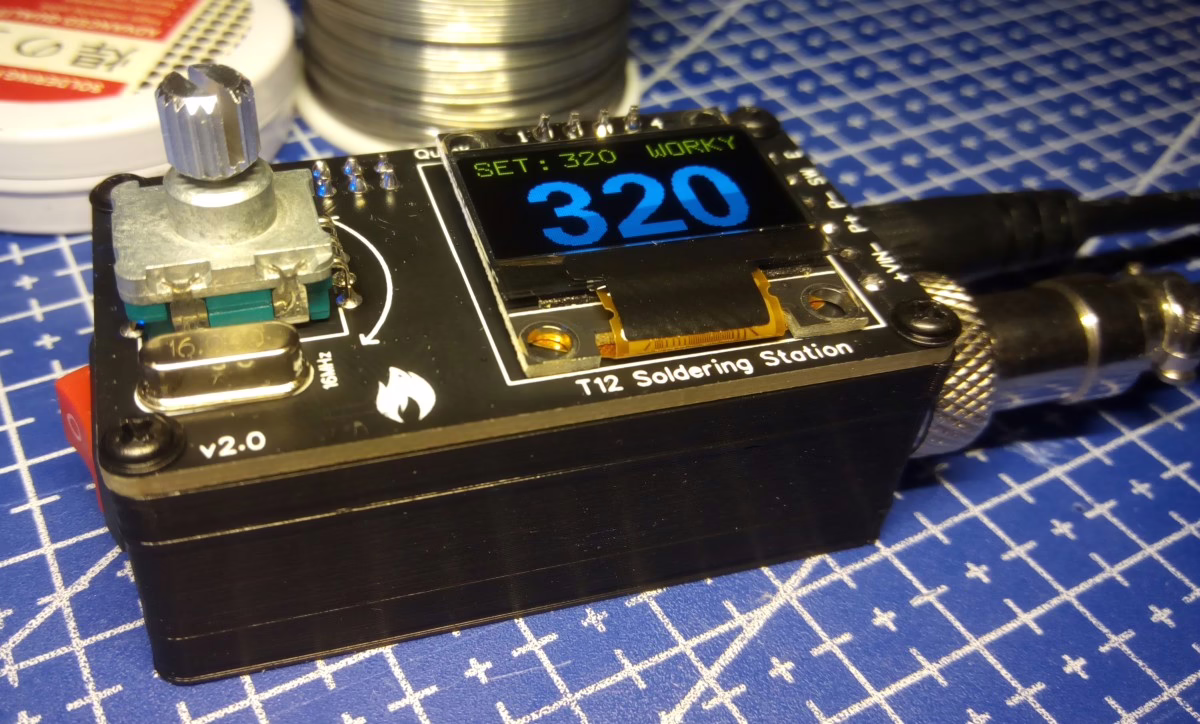

Deska je velmi kompaktní a ovládaná pouze enkodérem. Stavové informace jsou zobrazeny na 0.96″.
Řídící elektronika může být napájena od 16 do 24V a v závislosti od napětí dosáhnete výkonu od 32 od 72W.
Žhavení hrotu provedete krátkým stiskem enkodéru, dlouhým pak vstoupíte do menu.
Hardware i software je kompletně open-source a dostupný na githubu.
Data jsou uložena v EEPROM, takže není potřeba je po každém zapnutí znovu nastavovat. Firmware také rozpozná pohyb rukojeti a na základě toho dokáže žhavení vypnout.
Github projektu: https://github.com/wagiminator/ATmega-Soldering-Station
Plošné spoje mi vyrobilo PCBway.
