VHDL – 8bitový klopný obvod D

Články30.11.2013

Další příklad kódu ve VHDL pro FGPA. Tentokrát 8bitový klopný obvod typu D. Vše je popsáno v samotném kódu.

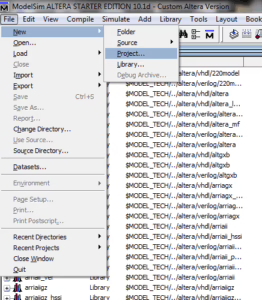

D_sim.vhd

library ieee; –deklarace knihovny use ieee.std_logic_1164.all; –pouziti casti knihovny entity registr is –zacatek entity, definice vstupu a vystupu (8mi bitovy vstup/vystup) port ( vstup : in std_logic_vector (7 downto 0); –8mi bitovy vstup vstup_clk : in std_logic; –clock/hodiny jako vstup vstup_rst_n : in std_logic; –nastaveni resetu jako vstup vystup : out std_logic_vector (7 downto 0) –8mi bitovy vystup ); end entity registr; –konec entity „registr“ architecture rtl of registr is –zacatek archiektury begin process(vstup_clk, vstup_rst_n) –reset aktivni v nule – konstrukce pro asynchronni reset –sensitiv map – tento proces se provede vzdy se zmenou vstupu clk a rst_n begin if(vstup_rst_n = ‚0‘) then –pokud rst_n je roven nule, pak proved vystup <= „00000000“; –zapis 0 na vystup q elsif(vstup_clk = ‚1‘ and vstup_clk’event) then –jinak – test nabezne hrany (clk’event event=atribut) –nebo elsif(rising_edge(clk)) then – zmena na nabezna –nebo elsif(falling_edge(clk)) then – zmena na dobezna vystup <= vstup; –zapsani hodnoty pri splneni podminky end if; –konec podminky end process; –konec procesu end; –konec architektury

tb_D_sim.vhd

library ieee; –deklarace knihovny use ieee.std_logic_1164.all; –pouziti casti knihovny entity tb_D is –zacatek entity, definice vstupu a vystupu (8mi bitovy vstup/vystup) end; –konec entity „D_reg“ architecture sim of tb_D is –architektura se musi jmenovat stejne jako entita component registr is –stejny nazev jako entita v D_sim.vhd port ( vstup : in std_logic_vector (7 downto 0); — 8mi bitovy vstup vstup_clk : in std_logic; –clock/hodiny jako vstup vstup_rst_n : in std_logic; –nastaveni resetu jako vstup vystup : out std_logic_vector (7 downto 0) — 8mi bitovy vystup ); end component; signal tb_vstup : std_logic_vector (7 downto 0); signal tb_vstup_clk : std_logic:=’0′; signal tb_vstup_rst_n : std_logic:=’0′; signal tb_vystup : std_logic_vector (7 downto 0); begin –registr D dut : registr port map –prirazeni portu registru a signalu v testbenchy ( vstup => tb_vstup, vstup_rst_n => tb_vstup_rst_n, vstup_clk => tb_vstup_clk, vystup => tb_vystup ); process begin wait for 10ns; tb_vstup_rst_n <=’0′; wait for 10ns; tb_vstup_rst_n <= ‚1‘; wait for 20ns; tb_vstup <= „00001111“; wait for 10ns; tb_vstup_clk <=’1′; wait for 10ns; tb_vstup_clk <=’0′; wait for 10ns; tb_vstup <=“00000000″; wait for 10ns; tb_vstup_clk <=’1′; wait for 10ns; wait; end process; end;
