Adresovatelná RGB LED mapa České republiky zobrazující teplotu nebo třeba to, kde zrovna prší. Díky radarovým snímkům z ČHMI.

Zdroj: https://twitter.com/MultiTricker

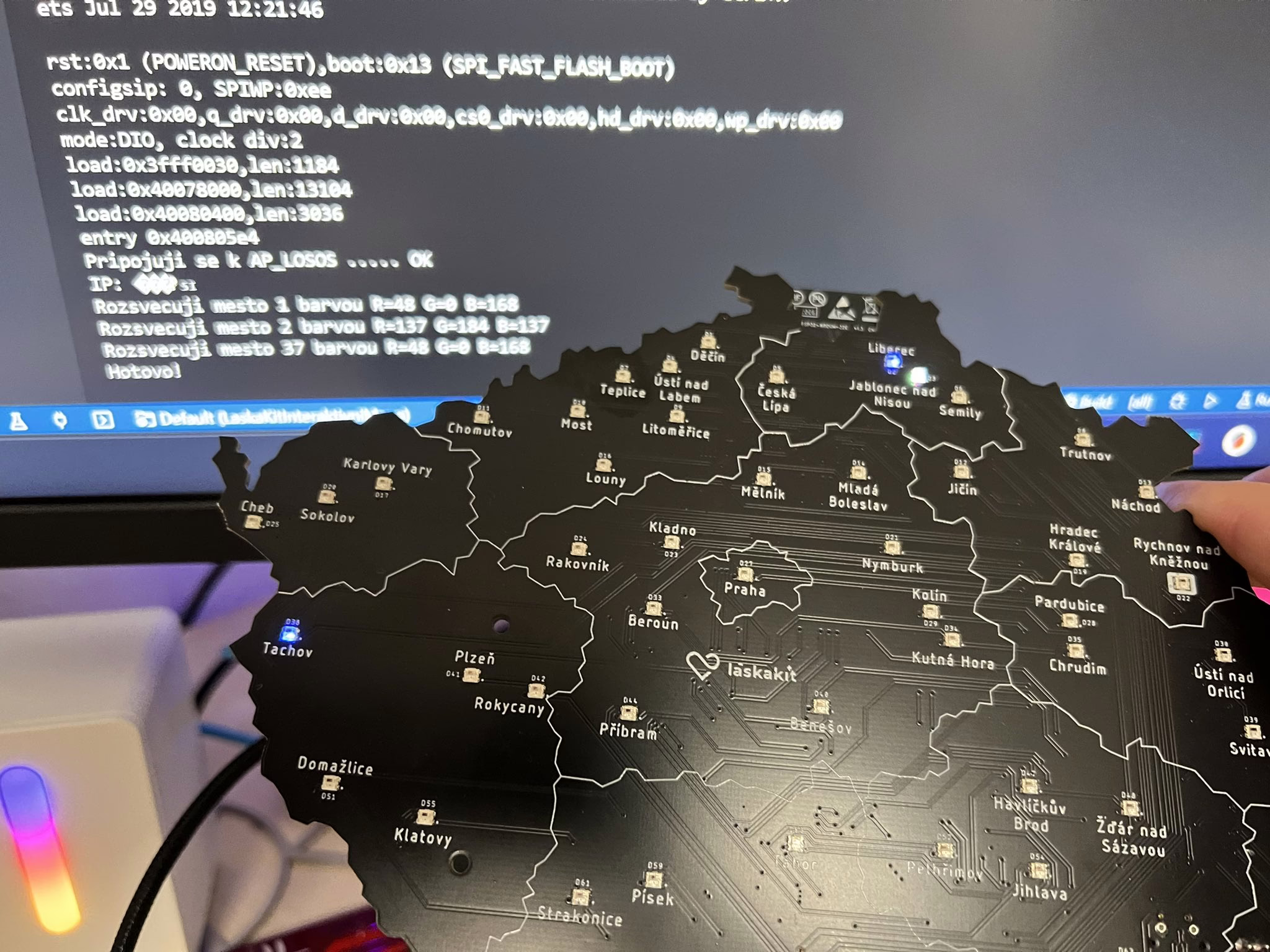

Adresovatelná mapa České republiky s více než 70 RGB LEDkami je velkým hitem v twitter komunitě bastlířů. S jednou takovou mapou přišel Tomáš alias tvoje___mama a teď i e-shop LaskaKit.

Co lze na nich momentálně zobrazit? Třeba venkovní teplotu v každém městě/okrese nebo to, kde zrovna prší.

Díky spolupráci s TMEP.cz (ukládání a vizualizace dat (nejen) z meteostanic) vznikl nejprve kód pro zobrazení venkovní teploty. Dostupná data o teplotě jsou dostupná na http://tmep.cz/mapa/. Všechna data z meteostanic v daném okrese jsou zprůměrována a dále uložena do json souboru, které si třeba ESP32 stáhne a zobrazí na internativní mapě ČR.

Pro LaskaKit mapu je kód tady, pro mapu Tvoje___mama pak tady.

Jakub Čížek ze živě.cz sepsal skvělý článek a zároveň návod (Naprogramovali jsme radarovou mapu Česka. Ukáže, kde právě prší a můžete si ji dát i na zeď) na to, jak LaskaKit interaktivní mapu použít společně s radarovými snímky z ČHMI.

Tím by článek asi skončil. Ale to by nebylo bastlířské komunity zejména Jakuba alias Pes v kloubouku (živě.cz) a Michala alias Multitricker (tmep.cz) aby v tom dále nepokračovali. Jakub si vytvořil hosting na oracle-ams.com a odtud můžete stahovat už „předžvýkaná“ data pro ESP32. To samé udělalo i TMEP.cz, ten JSON soubory ještě rozšřil o časové intervaly -10 minut -20 minut a -30 minut. Jednoduchou úpravou kódu lze tak vytvořit i animaci na mapě České republiky.

Více se o tom rozepsal na své wiki https://wiki.tmep.cz/doku.php?id=ruzne:laskakit_interaktivni_mapa_cr_ws2812b

Kuba kromě zveřejnění Arduino kódu pro ESP32, kde ESP32 je server a dotazuje se na aktuální data vytvořil ještě další kód, kde je naopak ESP32 klientem a data si stahuje (kód tady).

Alternativní FW ještě napsal Alan Hodinář. Ten na svůj github nahrál verzi kódu jako pro ESP32, tak i pro ESP8266 a s podporou obou map – té od LaskaKit i té od Tvoje___mama.
https://github.com/alistaarec/pcb_mapa_cr_1/blob/main/src/src_chmi.cpp

Github projektu najdete na https://github.com/jakubcizek/pojdmeprogramovatelektroniku/tree/master/SrazkovyRadar

Wiki TMEP.cz pak na https://wiki.tmep.cz/doku.php?id=ruzne:laskakit_interaktivni_mapa_cr_ws2812b

Samotný hardware je dostupný na https://www.laskakit.cz/laskakit-interaktivni-mapa-cr-ws2812b/ (momentálně vyprodáno).

Srážkový radar ČHMI: https://www.chmi.cz/files/portal/docs/meteo/rad/inca-cz/short.html
