BiProg upravená/ořezaná verze USB 2.1

Tento programátor je velmi známý a spousta bastlířů si jej i postavilo.I přes mojí spokojenost jsem se rohodl,

že programátor ořežu „dohola“ a zanechám tam pouze ISP programování a potřebnou havěť. Zanechal jsem i možnost napájení pro programovaný uP (VTG).

Jak jsem zmínil, kontrukce je opravdu ořezaná ,takže moc součástek tam nenajdete. Pro někoho může být jediný problém zapájení převodníku FT232rl (nebo podobný).

Ovšem s trochou šikovnosti to opravdu není těžké.

Možné problémy se zapojením:

1.) Vynechám překontrolování součástek a plošného spoje,které by jste v každém případě měli zkontrolovat. A hodilo by se kdyby

jste se podívali na mé zapojení.Přece jenom člověk není neomylný.

2.) Při programování zkontrolujte zapojení konektorů MOSI,MISO,SCK,GND,VTG,RESET.

3.) Nejprve se nahrávají pojistky a poté program.

4.) Bootloader se nenahrává.

5.) Je třeba nahrát ovladač pro OS.

5.) Je možné že budete mít špatně nastavenou ISP frekvenci k naprogramování.

Schéma ořezaného programátoru rozlišení 600DPi

Plošný spoj s rozzložením součástek (rozlišení 600DPi)

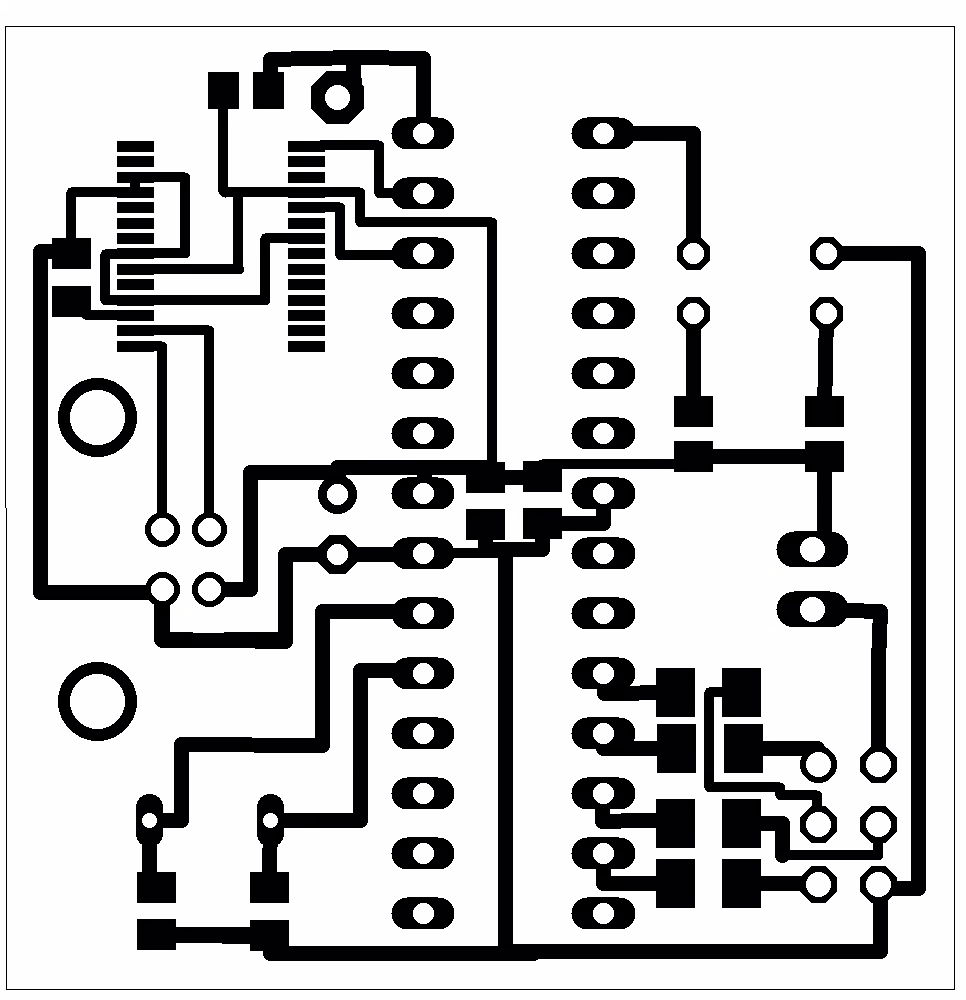

Plošný spoj přímo navržený pro nažehlovací metodu (ze stran součástek-top) rozlišení 600DPi

Plošný spoj otočený pro fotocestu rozlišení 600DPi
