Postavil jsem další monitor vzduchu, měří 6 parametrů, není vidět, dělá dvojnásobnou radost a složil jsem to z téměř šuplíkových zásob. Kdybych to ale chtěl ještě hezčí (i když to není vidět), udělal bych to takhle…
Monitorem kvality vzduchu může být jenom měření teploty. Ale to je fakt dost slabý. I když k tomu přidám vlhkost. Měřením CO2 to trochu vylepším. Slušný už to začíná být s přidaným čidlem pevných částic. Vymazlený to je čidlem reportující NOX index (co to je?), ale úplná paráda to je ještě s VOC indexem (co to je?). To je dohromady 6 parametrů, které doma měřím – teplota, vlhkost, koncentraci CO2, množství pevných částic (PM1, PM2.5, PM4 a PM10 znamenající částici o velikosti 10um), NOX index a VOC index.
Pokud žijete v domácnosti s někým, kdo má estetické cítění, musí to to být opravdu hezké zařízení, které se bude hodit nebo nebude prostě vidět – když jej ale strčíte do šuplíku, moc toho nezměříte. Takže čidla musí být umístěna například na poličce. Ale vždyť to přece nesmí být vidět?!?

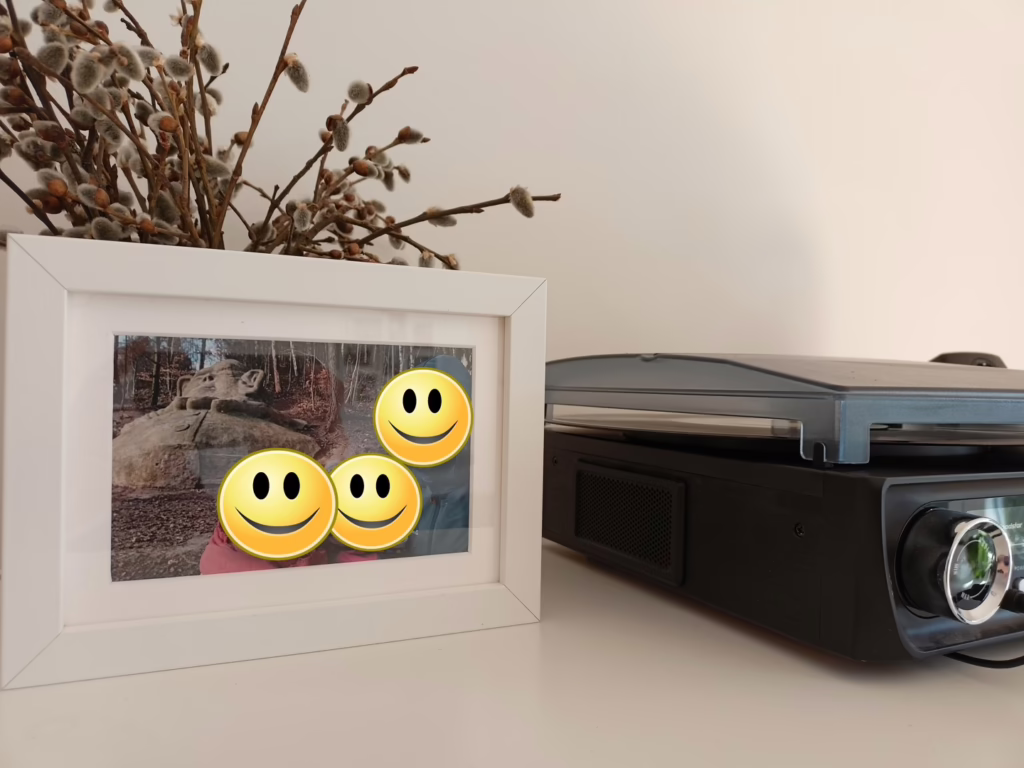

Vidíte někde čidla nebo elektroniku? NO TAK VIDÍTE, ŽE NEVIDÍTE!
A teď přijde to překvapení, kam jsem to schoval!
Cha! To jste určitě nečekali!
A že se vám to uspořádání nelíbí? Hned na začátku jsme psal, že tady popíšu i to, jak to udělat hezčí z opačné strany – zadní strany s elektronikou.
Hardware
V úvodu článku jsem psal, že jsou to věci zejména ze šuplíku a třeba i nějakým způsobem poškozené, ale bylo mi škoda je vyhodit.
Základ tedy tvoří ESP32-LPkit od laskakit.cz, ten teď má novou verzi. Má na obrázku je jedna z první a proč nemá konektor na akumulátor, na to se mě neptejte. To si fakt nepamatuju, proč jsem mu to udělal. Teď mají i víc verzí – ESP32 modul s interní nebo externí anténou.
V šuplíku se mi válel jeden nevyužitý SCD41 – čidlo koncentrace CO2 obsahující navíc teplotu a vlhkost. O SCD41 jsem psal tady, je to originální vývojová deska.
Knihovnu používám tuto https://github.com/sparkfun/SparkFun_SCD4x_Arduino_Library
A poslední částí monitoru je modul SEN55, nad ním se rozplývám už dlouho a konečně jsem si jej koupil – ten je nový, v šuplíku byl jen asi 14 dní. Taky jsem o něm už psal, tady. Jeho nevýhoda je, že musí být napájen z 5V (nejspíše kvůli ventilátoru a laseru). Ten měří pevné částice o velikosti 1um, 2.5um, 4um a 10um. Koncentraci udává jako ug/m3.
Navíc umí také měřit teplotu a vlhkost (přesněji než SCD41, obsahuje totiž SHT40), NOx (co to je?) a VOC index (co to je?).
Dobrý 🙂
zapálená sirka vygeneruje dost pevných částic na detekci, VOC senzor zase odhalí třeba plyn ze zapalovače. pic.twitter.com/gVT07j8lb6— chiptron.cz (@chiptronCZ) August 1, 2022
