Pinion – interaktivní zobrazení pinoutu vaší desky

Novinky02.06.2021

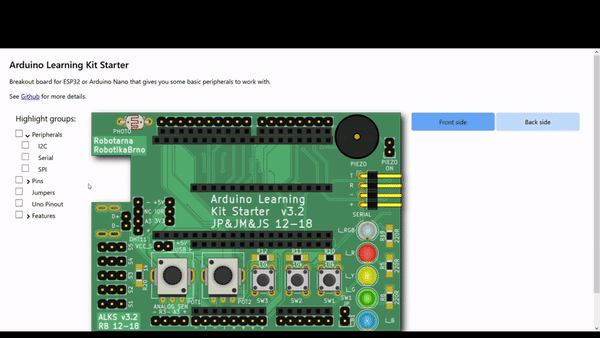

Honza Mrázek vydal další nový projekt, který jistě oceníte. Tentokrát je to interaktvní zobrazení pinoutu vaší desky.

Tento nástroj je velmi nápomocný během vašeho bastlení – jednoduše tak zjistíte, kde je jaký pin a sběrnice připojená.

Jen doplním, že aktuální verze (např. https://t.co/ioLwQYlSKW) umožňuje "přišpendlit" více pinů (např. když zapojujete kabely k SPI sběrnici) a snad se mi v nejbližších dnech podaří vylepšit podporu dotykových zařízení.

— Honza Mrázek (@yaqwsx_cz) June 2, 2021

Pinion je doplněk pro návrhový systém KiCAD.

Honza je velmi aktivní i v dalších nástrojích (například KiKIt – panelizace v KiCAD) a sám navrhuje nejrůznější hardware (pinově kompatibilní step-down měnič).

Github projektu: https://github.com/yaqwsx/Pinion

Dokumentace: https://yaqwsx.github.io/Pinion/

Live demo: https://yaqwsx.github.io/Pinion/alksStandalone.html
