Tyristor – schéma, zapojení, funkce, princip, diagram

Je to polovodičová součástka se třemi přechody PN.


Stavy tyristoru

Může být do obvodu zapojen ve dvou směrech.Propustný a závěrný a může mít 3 stavy.

1.)blokovací

2.)vodivý

3.)nevodivý

Závěrný směr

J1+J3 =>závěrný sm.

J2=>propustný sm.

Propustný směr

Na elektrodě G bude napětí 0V

J1+J3=>propustný sm.

J2=>závěrný sm.

=>blokovací stav (proud neprochází)

Na elektrodě G bude napětí Ug (= vhodné napětí)

J1+J2+J3=>propustný sm.=>stav vodivý

Voltampérová charakteristika tyristoru

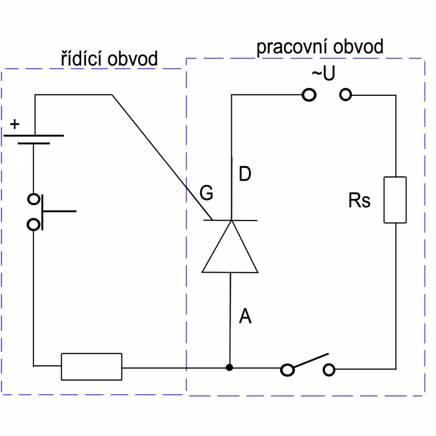

Tyristor jako regulátor

Ug =napětí na elektrodě G

Ur =napětí na odporu

Tyristor se ze stavu vodivého do stavu nevodivého dostane změnou polarity nebo přerušením prac. obvodu.

Sdílejte článek:
Komentáře:
121 komentářů na sociálních sítích
@TomasBajer Já mám páječku z tindie, která používá weller hroty a je skvělá, ale můj styl práce je více opravování než pájení a ta pinzeta se mi hodí více... a dost lituju, že jsem nepřikoupil větší hroty :-D ...více
Číst komentáře
- a -
Přidat svůj názor
Ukaž světu,
že jsi Maker!
Koupit tričko
Kafe pro Chiptrona
Aby mohl napsat další článek.

Související články

Tak nadešel čas se posunout opět dopředu a vzhledem k tomu, že moje bakalářská práce bude s mikrokontrolerem MSP430F2132, řešil jsem, jak ho naprogramovat.

Poznámka administrátora: PMOD zařízení využívají i některé vývojové desky od STM32 (například STM32L4 a IoT development board, STM32F723 Discovery s STMod+ konektorem) stejně jako vývojové desky od firmy Microchip.

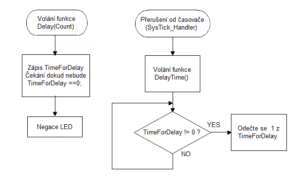

Takže tu máme druhý program, opět blikání LEDkou, ale tentokrát pomocí přerušení od časovače SysTick.
