Modul napájený ze solárního panelu nebo USB-C s výstupem pro LiPol akumulátor a se stabilizovaným výstupním napětím pro zařízení.

Potřeboval jsem malinký nabíjecí modul pro LiPol akumulátor, který by byl napájen ze solárního panelu nebo USB-C a jeho výstup by byl jak na akumulátor, tak zároveň i stabilizované napětí 3.3V do zařízení – a stvořil!

Hned na začátku napíšu, že jsem ten modul stvořil pro svou potřebu – to znamená:

– velmi malý modul (2x3cm)

– obsahuje nabíjecí obvod LiPol akumulátoru i stabilizátor s velmi malou vlastní spotřebnou

– připojení solárního panelu, akumulátoru a zařízení přes konektor se zámkem, z toho důvodu tam nenajdete pojistku ani ochranu proti otočení akumulátoru

– měřící výstup ze solárního panelu/akumulátoru přes napěťový dělič do AD převodníku zařízení – můžu tak sledovat aktuální stav soláru nebo akumulátoru

– nastavitelný nabíjecí proud

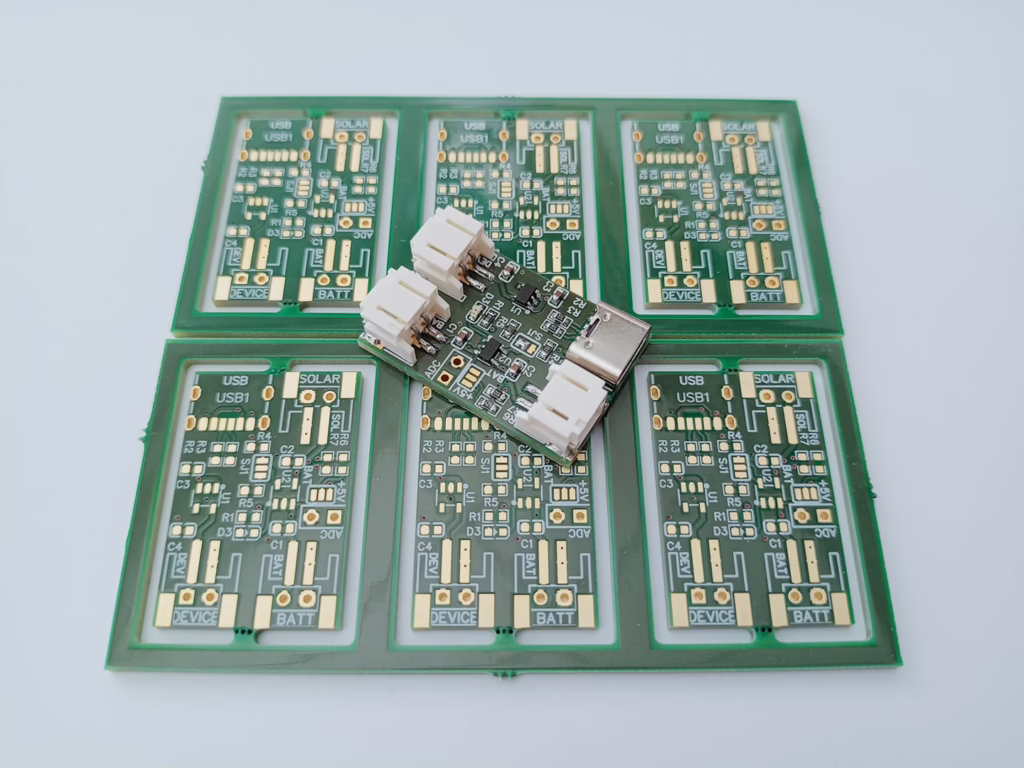

Nechal jsem vyrobit 9 kusů DPS u výrobce Aisler – velmi kvalitní DPS. Takže mám pár kusů na prodej. Mám i nabíjecí obvod. Pokud máte zájem, napiště mi na chiptron(zavinac)chiptron.cz

Podobný nabíjecí modul jsem už jednou navrhl – Univerzální deska pro nabíjení Li-ion a Li-Pol akumulátorů. I tento modul stále používám, ale chyběl mi právě stabilizátor pro výstupní napětí.

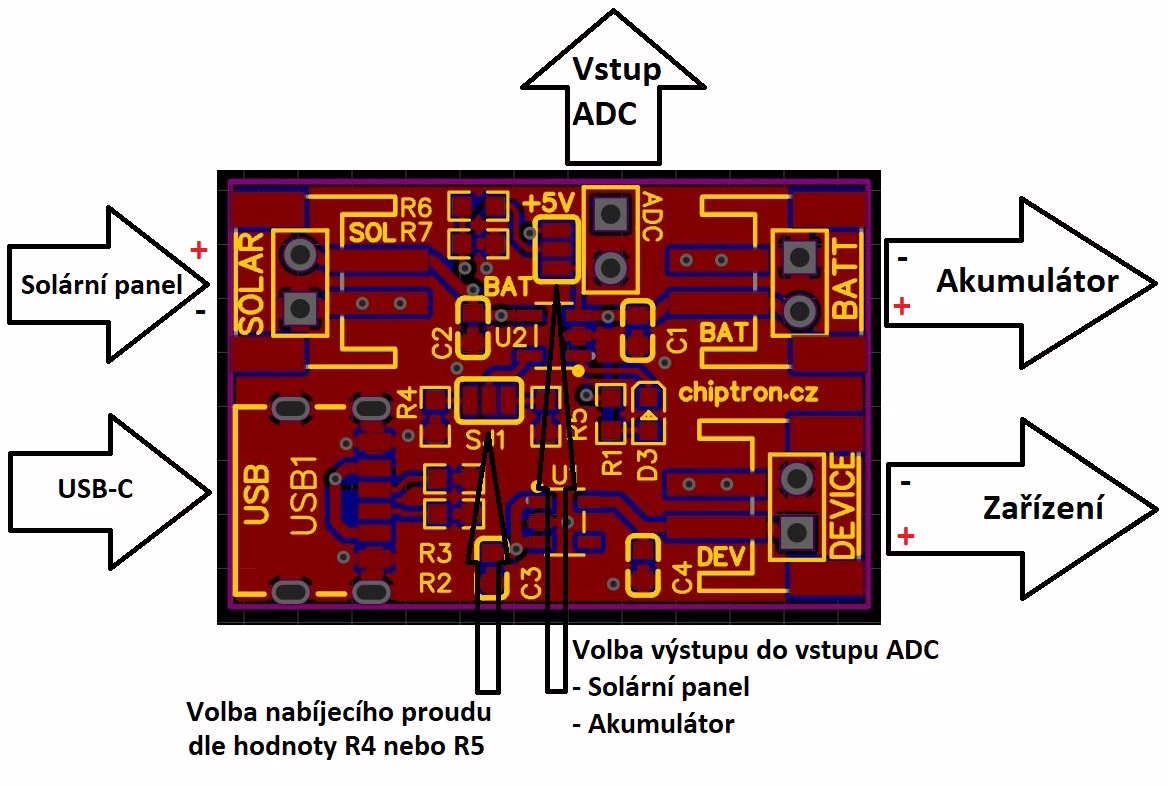

Jak vidíte na obrázku výše, kromě SMD konektorů pro solární panel, akumulátor a zařízení můžete použít i THT konektor – na vlastní nebezpečí třeba klasický 2.54 hřebínek. .

Modul má pouze jednu LED, která indikuje nabíjení a dokončení nabíjení.

Na modulu jsou dva pájecí mosty – jedním vybíráte vstup pro AD převodník (solární panel/akumulátor) a druhý pro hodnotu nabíjecího proudu.

Solární panel jsem vybral 6V, protože v případě nabitého akumulátoru bude solární panel téměř bez zátěže a jeho napětí může být 8 či 9V. Proto jsem vybral jako nabíjecí obvod STC4054.

Jako stabilizátor jsem vybral RT9080 – ten má velmi nízkou vlastní spotřebu – 2uA, maximální proud 600 mA a úbytek napětí 310mA/600mA. Což je dlé mého vhodný stabilizátor jak pro napájení ESP8266/ESP32 či Arduino tak je i zároveň je velmi, velmi úsporný.

Nechal jsem vyrobit 9 kusů DPS u výrobce Aisler – velmi kvalitní DPS. Takže mám pár kusů na prodej. Mám i nabíjecí obvod. Pokud máte zájem, napiště mi na chiptron(zavinac)chiptron.cz

Níže najdete schéma:

BOM:
