Navrhnete miniaturní desku s kompatibilním pinoutem s Wemos D1, USB nabíjením a programováním a nabíjecím obvodem pro akumulátor. No to vypadá na skvělou desku! Malá, výkonná bude mít i malou spotřebu? NE.
Bohužel, je to pořád ten stejný příběh o kterém jsem psal už dvakrát, tady a tady.

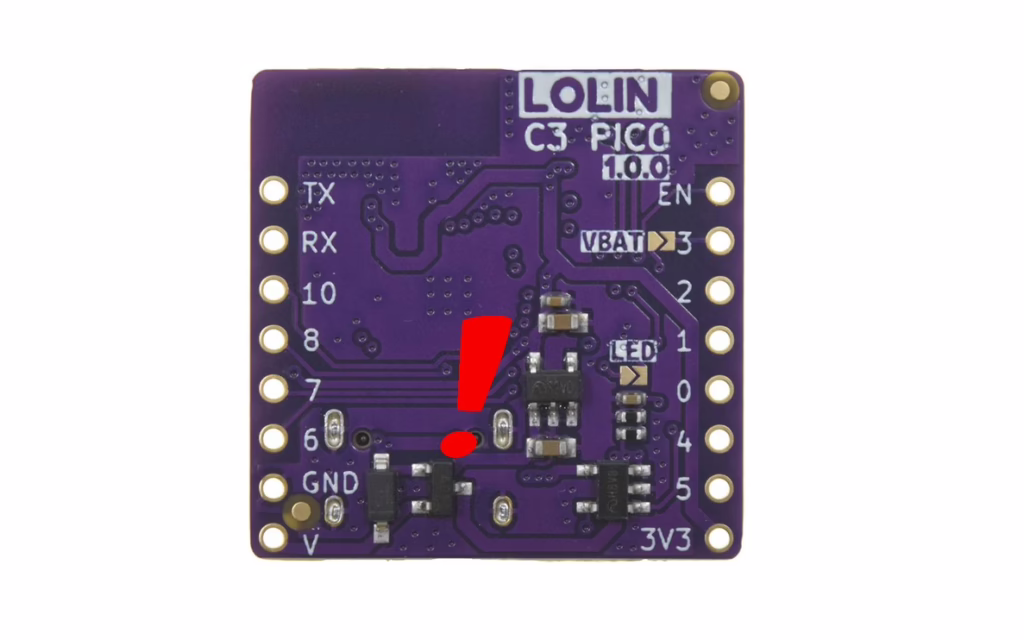

Dnešní novinka je o nové desce – Lolin Pico C3. A jak jsem psal hned v úvodu. Deska samotná je velmi malá (25.4×25.4), má keramickou anténu, nabíjecí USB-C konektor přes který se Pico C3 zároveň i programuje, na každé straně 8pinová lišta s napájením a vyvedenými GPIO (I2C, SPI, ADC aj) – kompatibilní s Wemos D1, konektor pro připojení akumulátoru a integrovaný nabíjecí obvod s proudem až 500mA, dedikovaný konektor pro připoení I2C čidel/modulů, dělič napětí připojený na akumulátor a ADC a dvě tlačítka pro přepnutí do bootloader módu – až po přepnutí do bootloader módu můžete naprogramovat ESP32-C3, který je motorem celé této desky.
Do bootloader módu vstoupíte zmačknutím kombinací tlačítek RESET a 9.
Připojte USB-C do počítače.
Zmáčkněte Tlačítko s popisem 9 a držte.
Zmáčkněte tlačítko RESET a uvolněte.
Uvolněte Tlačítko s popisem 9.
A nyní byste měli být v bootloader módu.
A kde je tedy problém? Jako vždy, tak ve stabilizátoru. Spotřeba ESP32-C3 je pouhých 5uA v deepsleep módu – moment, kde ESP32-C3 kompletně spí a funguje jen RTC obvod na probuzení.
Když k tomu přilepíte LDO s vlastní spotřebou 40uA (osminásobek vlastní spotřeby ESP32-C3), zabili jste celý design.
Jako stabilizátor je tu totiž použitý ME6211C33 – dodaný proud až 500mA, úbytek napětí 100mV@100mA, typická vlastní spotřeba 40uA.
Přitom takový stabilizátor HT7833 má vlastní spotřebu pouhé 4uA a úbytek napětí 360mV@500mA.
A rozdíl v ceně?
ME6211C33 za 0.04USD
HT7833 za 0.24 USD.
A pokud je ten rozdíl pořád moc velký, co třeba TPL720F33? Výrobce v datasheetu uvádí vlastní spotřebu pouze 2.8uA (Iout @1mA; 1.8uA @0mA) a úbytek napětí 350mV@400mA. A cena? 0.06USD.
Škoda…
Stránka produktu https://www.wemos.cc/en/latest/c3/c3_pico.html
Cena desky na aliexpressu je 6.05 USD a poštovné 1.84 USD.
